Монтаж опалубки перекрытий в монолитном строительстве требует точного соблюдения проектных параметров и устойчивости временных конструкций. Ошибки при сборке системы могут повлиять не только на геометрию будущего перекрытия, но и на безопасность выполнения строительных работ. По этой причине монтаж опалубки перекрытия рассматривается как отдельный этап строительного процесса, выполняемый по установленной технологической схеме.
В зависимости от площади перекрытия, высоты этажа и предполагаемой нагрузки используются различные типы систем: рамная опалубка, конструкции на телескопических стойках, объемные рамы и комбинированные варианты. Каждая система имеет собственные особенности монтажа, требования к шагу стоек, размещению несущих балок и фиксации элементов.

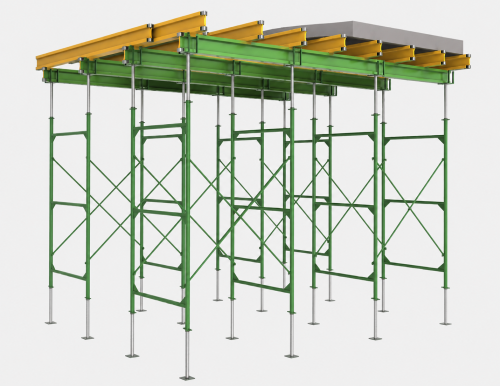

Рамная опалубка
Рамные системы широко используются при устройстве монолитных перекрытий стандартной формы. Конструкция состоит из готовых рамных элементов, формирующих устойчивый каркас, рассчитанный на восприятие нагрузки от бетонной смеси.
Основу системы составляют вертикальные стойки, горизонтальные ригели и несущие балки, на которые укладывается палуба. Благодаря унифицированным элементам рамная опалубка обеспечивает высокую скорость сборки и возможность многократного применения на разных объектах.
Такие системы применяются как в жилом, так и в промышленном строительстве, где требуется стабильная геометрия перекрытия и быстрое выполнение монтажных работ.
Особенности монтажа рамной опалубки
Монтаж начинается с подготовки основания. Рабочая поверхность очищается от мусора и при необходимости выравнивается. После этого выполняется разметка согласно проектной документации.
Далее производится установка опалубки перекрытия с соблюдением проектного шага рам и расстояния между несущими элементами конструкции.
Рамы устанавливаются строго вертикально и соединяются между собой горизонтальными элементами. Во время монтажа необходимо постоянно контролировать уровень перекрытия и вертикальность стоек.
После сборки каркаса выполняется установка несущих балок и палубы.
Затем проводится проверка жёсткости конструкции, надёжности соединений и соответствия геометрии проектным параметрам. Только после полной проверки система допускается к дальнейшим работам и бетонированию.
На практике распространённой ошибкой становится увеличение расстояния между рамами для сокращения расхода элементов. Даже небольшое отклонение от проектной схемы способно вызвать перераспределение нагрузки и локальные деформации палубы.

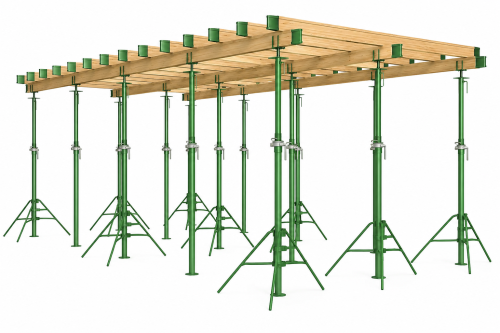

Опалубка на телескопических стойках
Опалубка перекрытий на телескопических стойках считается одной из наиболее универсальных систем в монолитном строительстве. Такие конструкции используются при устройстве перекрытий различной площади, конфигурации и высоты. Возможность регулировки стоек позволяет адаптировать систему под особенности конкретного объекта и проектные параметры.
Основу конструкции составляют регулируемые вертикальные стойки, продольные и поперечные балки, а также палуба из ламинированной фанеры. Благодаря универсальности система широко применяется при строительстве жилых, коммерческих и административных зданий малой и средней этажности.
Особенности монтажа опалубки на телескопических стойках
Перед началом монтажных работ выполняется разметка участка и определяются точки установки стоек.
Схема монтажа разрабатывается с учётом предполагаемой нагрузки, толщины монолитной плиты и проектного шага между стойками.
Все стойки устанавливаются строго вертикально и фиксируются в рабочем положении. При монтаже на больших площадях необходимо контролировать расстояния между элементами не только по основным осям, но и по диагонали.
Даже незначительное отклонение на начальном этапе способно привести к заметному перепаду уровня на противоположной стороне перекрытия.
После установки стоек выполняется монтаж балок. Сначала устанавливаются основные несущие элементы, затем — второстепенные балки, расположенные перпендикулярно.
Следующим этапом производится укладка палубы, герметизация стыков и проверка поверхности по уровню.
Монтаж опалубки перекрытия завершается контролем устойчивости всей конструкции, проверкой фиксации элементов и соответствия системы проектным требованиям.
Объемная рама
Система объемной рамы применяется при строительстве перекрытий большой площади и значительной высоты. Такая конструкция образует жёсткий пространственный каркас с повышенной несущей способностью и устойчивостью к нагрузкам.
Объемная рама состоит из вертикальных и горизонтальных элементов, соединённых между собой в единую пространственную систему. За счёт этого нагрузка от бетонной смеси распределяется равномерно по всей конструкции, что повышает устойчивость опалубки во время бетонирования.
Подобные системы особенно востребованы при высоте перекрытий более 4–5 метров, когда использование телескопических стоек становится менее эффективным из-за увеличения нагрузки и необходимости дополнительной устойчивости к боковому давлению бетона.
Особенности монтажа объемной рамы
Монтаж объемной рамы требует тщательной подготовки основания и строгого соблюдения проектной схемы.
Перед началом работ выполняется разметка площадки и определяется расположение всех несущих элементов конструкции.
Сборка производится поэтапно с последовательным соединением вертикальных и горизонтальных элементов в единую пространственную систему.
Во время монтажа особое внимание уделяется точности установки узлов, соблюдению проектного шага и контролю геометрии конструкции.
После завершения сборки выполняется установка балок и палубы, а затем проводится проверка устойчивости всей системы и надёжности соединений.
Несмотря на более сложный монтаж по сравнению с другими видами опалубки, объемные рамы обеспечивают высокую прочность конструкции и позволяют эффективно выполнять работы на крупных строительных объектах.
Особенности сборки опалубки для балочного перекрытия
При устройстве балочных перекрытий особое внимание уделяется расположению несущих элементов и распределению нагрузки. Балки монтируются строго в соответствии с проектной схемой, а расстояние между стойками рассчитывается с учетом массы бетонной смеси, арматурного каркаса и общей нагрузки на конструкцию.
Во время монтажа важно соблюдать проектный шаг стоек и контролировать правильное положение балок относительно несущих осей. Даже небольшие отклонения могут привести к перераспределению нагрузки и деформации отдельных участков перекрытия.
Монтаж опалубки перекрытий без монолитных балок
В системах без монолитных балок конструкция опалубки отличается более простой схемой сборки, однако требования к точности монтажа остаются такими же высокими.
Основная задача при установке такой системы — обеспечить ровную поверхность будущего перекрытия и равномерное распределение давления бетонной смеси по всей площади палубы.
Независимо от типа перекрытия, перед началом бетонирования обязательно проводится проверка уровня, геометрии конструкции и правильности установки всех несущих элементов.
Особенности монтажа деревянной опалубки
Деревянная опалубка чаще применяется на объектах с небольшими объёмами работ или при сложной нестандартной геометрии перекрытий. Обычно такие конструкции собираются непосредственно на строительной площадке, что требует большего времени на подготовку и монтаж.
Главным преимуществом деревянной опалубки остаётся возможность адаптации конструкции под индивидуальные формы и нестандартные размеры.
При монтаже особое внимание уделяется качеству пиломатериалов и прочности соединений. Используемые доски и брусья должны быть сухими, без трещин, деформаций и других дефектов.
Все элементы конструкции надёжно фиксируются между собой для предотвращения смещений и деформаций во время заливки бетонной смеси.
Дополнительная обработка опалубки
Перед бетонированием поверхность палубы обрабатывается специальными разделительными составами, предотвращающими прилипание бетона к элементам опалубки.
Такая обработка облегчает последующий демонтаж конструкции и помогает сохранить качество бетонной поверхности после снятия палубы.
Особенно важна обработка при многократном использовании элементов опалубки. Состав наносится тонким равномерным слоем. Избыточное количество материала может ухудшить адгезию последующих отделочных покрытий, особенно если поверхность перекрытия не планируется дополнительно обрабатывать или шлифовать.
После заливки бетонной смеси обязательно проводится контроль состояния конструкции. Проверяется отсутствие деформаций, протечек и смещений элементов опалубки.
Работы считаются завершёнными только после полной проверки устойчивости системы и подтверждения её соответствия расчётной нагрузке.
Вывод
Правильно подобранная и качественно установленная опалубка перекрытия напрямую влияет на надёжность и геометрию монолитной конструкции. Независимо от используемой системы — рамной, на телескопических стойках или объемной раме — ключевое значение имеют соблюдение технологии монтажа, контроль уровня и надёжная фиксация всех элементов.
Практика показывает, что большинство проблем возникает не из-за самой конструкции, а вследствие нарушений технологии монтажа: неправильного шага стоек, недостаточной жёсткости балок или отсутствия промежуточного контроля перед бетонированием.
Грамотно выполненный монтаж опалубки перекрытий обеспечивает устойчивость конструкции под расчётной нагрузкой, позволяет получить ровную поверхность бетона и упрощает последующий демонтаж системы. Использование подходящего типа опалубки с учетом особенностей проекта помогает повысить темпы строительства и обеспечить стабильное качество работ на объектах любой сложности.
